Автоматизированная информационно-измерительная система коммерческого учета энергоресурсов (АИИС КУЭР) «АТЛАС»

АИИС КУЭР «АТЛАС» предназначена для решения следующих задач:

• коммерческого учета отпуска (потребления) ЭЭ и мощности;
• технического учета ЭЭ и мощности;
• учета отпуска (потребления) тепловой энергии, расхода теплоносителя, воды, природного газа и других ЭР.

Область применения

• энергосистемы, электростанции, подстанции и другие энергетические объекты, промышленные и приравненные к ним предприятия оптового (ОРЭ) и розничного рынков ЭЭ;
• мелкомоторные и бытовые потребители;
• другие энергопотребляющие (энергопоставляющие) предприятия и организации всех форм собственности и ведомственной принадлежности.

• Обмен данными может происходит как непосредственно между счетчиками и сервером (двухуровневая система), так и через УСПД (трехуровневая система).

  Типовая структура системы включает:

Структура

• информационно-измерительные комплексы ТУ;
• информационно-вычислительные комплексы электроустановок;
• информационно-вычислительные комплексы верхнего уровня.

• В точках учета используются счетчики, имеющие метрологическую аттестацию и отвечающие техническим требованиям ОРЭ.

  Для сбора данных на уровне ИВКЭ используются УСПД «АТЛАС», обеспечивающие синхронизацию измерений, опрос счетчиков и накопление данных на требуемую глубину.

  Обмен данными серверов верхнего уровня с электросчетчиками осуществляется по различным стандартным каналам связи − проводным (RS-485, Ethernet и др.), силовым сетям (PLC-модемы и др.), радиоэфирным (GSM, GPRS, Wi-Fi и др.), оптическим (IRDA и др.).

Функции

• Сбор, обработка, хранение и отображение информации об энергопотреблении.
• Дистанционное управление и регулирование сбора информации о потреблении, обеспечение достоверности данных, работа в многотарифном режиме.
• Контроль параметров сети в каждой ТУ по уровням напряжений, с фиксацией максимальных и минимальных значений, и потребляемому току (мощности).
• Выявление очагов потерь ЭЭ и, в случае необходимости, ограничение и отключение потребителя с последующим восстановлением энергоснабжения.
• Дистанционные уведомления, позволяющие передавать абонентам бытового сектора сообщения о состоянии их энергопотребления.
• Выявления очагов сверхнормативных потерь ЭЭ путём балансирования сетей, начиная с сетей 110 кВ и заканчивая сетями 0,4 кВ.

Возможности

• Учет разных видов энергоносителей − электроэнергия, газ, вода холодная, вода горячая, тепло.
• Функции контроля, учета, управления потреблением.
• Встроенные алгоритмы управления потреблением.
• Работа с измерительными ПУ разных производителей.
• Построение локальных и распределенных иерархических систем.
• Интеграция в состав автоматизированных систем предприятия.
• Организация единого информационного пространства путем объединения существующих на предприятии систем учета.
• Передача данных в центр сбора и обработки данных оптового рынка электроэнергии и поставщику электроэнергии.

Отличительные особенности

• Гибкая многоуровневая структура построения.
• Неограниченная распределенность точек учета.
• Достоверность данных, надежность передачи и хранения данных.
• Балансирование.
• Контроль распределительных сетей и абонентов.
• Самодиагностика.
• Унифицированное представление данных учета разных ЭР.
• Высокая надежность.
• Использование в качестве средств связи PLC-, GPRS- и Web- технологий.

Система выполняет дистанционный сбор информации о потреблении, обеспечивая работу в многотарифном режиме. Предусмотрена возможность автоматического перехода "зима-лето".

Контроль в каждой точке учета осуществляется по уровням напряжений с фиксацией максимальных и минимальных значений и потребляемому току (мощности).

Гибкость и масштабируемость

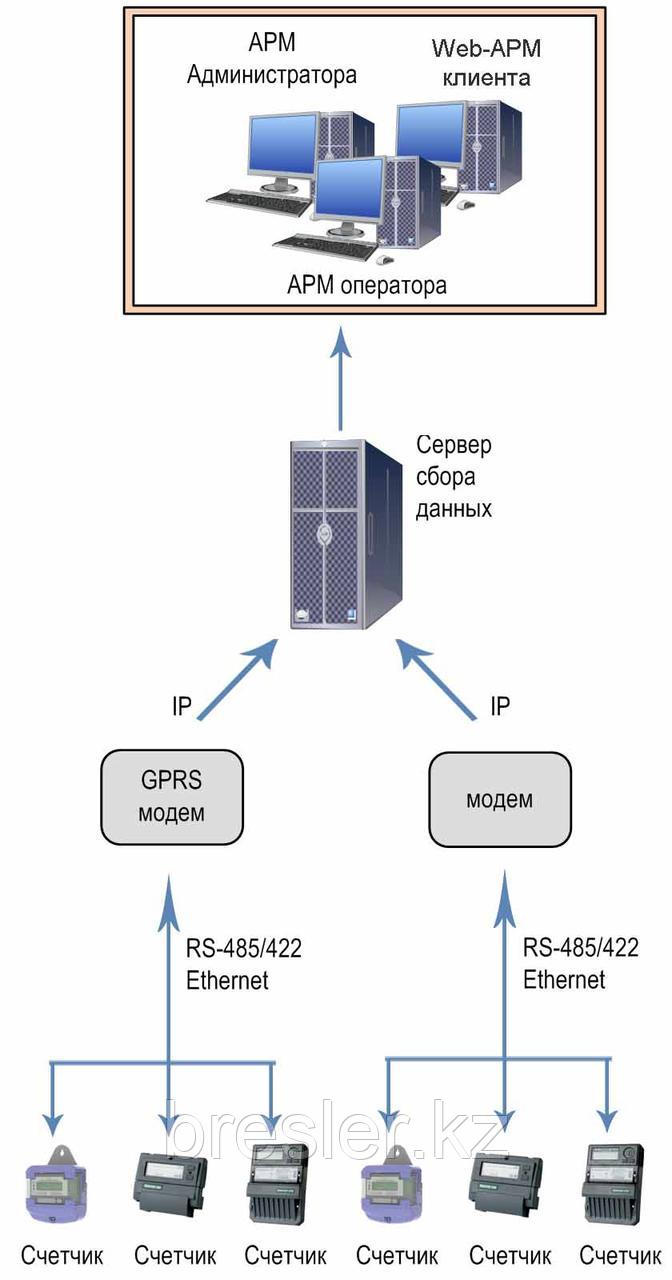

• Построение двухуровневой ("счетчик – сервер сбора") и традиционной трехуровневой схемы ("счетчик – УСПД – сервер сбора").
• Поддержка ПУ разных производителей.
• Автоматическая регистрация счетчика в системе и УСПД в случае замены или установке нового счетчика.
• Отсутствие ограничения на объем системы на уровне ПО.
• Возможность наращивания объемов собираемой информации путем дополнения.

Надежность

Надежность системы обеспечивается следующими средствами:

·         хранение полученных «учетных» данных в энергонезависимой памяти счетчиков и УСПД «АТЛАС» (исключение потери информации при нарушении каналов связи и сбоя энергопитания);

·         использование цифровых каналов с помехозащищенными протоколами;

·         контроль состояния технических средств системы (диагностика) ведется в режиме реального времени;

·         осуществление диагностики несанкционированного вмешательства и защиты информации от несанкционированного доступа на каждой из составных частей АИИС КУЭР «АТЛАС»;

·         многоступенчатый контроль доступа к текущим данным и параметрам настройки.

Достоверность данных

·         Оперативный контроль баланса полученной и потребленной электроэнергии по группам учета.

·         Привязка измеренных величин к единому астрономическому времени с помощью NTP-сервера.

Балансирование

Расчет баланса поступления и потребления электроэнергии с целью выявления и расчета потерь.

·         Исходные данные для формирования фактического баланса по энергосистеме - показания приборов учёта в виде дискретных значений (интервальный учет) или отдельные показания приборов учета (интегральный учет).

Самодиагностика

Диагностика элементов и узлов системы, самодиагностика системы осуществляется по следующим параметрам:

·         отсутствие/неполнота данных от ПУ;

·         автоматическое отключение ПУ за прошедшие сутки;

·         несанкционированное вскрытие ПУ;

·         возникновение аппаратных ошибок всех элементов системы, в том числе и линии связи.

Линии связи

·         Проводные − с использованием интерфейсов RS485/422, CAN, Ethernet;

·         Беспроводные − с использованием технологий GSM, GPRS, EDGE и т.д.

·         Линии электропередачи 0.4 кВ с использованием PLC-технологии для решения проблемы «последней мили».

Программное обеспечение

ПО имеет варианты исполнения для работы в ОС Linux и MS Windows и предназначено для работы с одной из следующих СУБД:

·         в ОС Windows − MS Access, MS SQL, Oracle, PostgreSQL, Firebird;

·         в ОС Linux − Oracle, PostgreSQL, Firebird.

Для защиты системы от несанкционированного доступа предусмотрена аппаратная блокировка, пломбирование средств учета, а также многоуровневый доступ к текущим данным и параметрам настройки системы.

Контроль параметров

Контроль параметров распределительных сетей в каждой точке учета:

·         по уровню напряжения абонентов;

·         по потребляемой мощности абонентов;

·         по распределению реактивной мощности;

·         по оперативному балансированию объектов электрических сетей.

Ограничение и отключение потребителя:

·         по внешней команде;

·         по превышению ограничения энергопотребления;

·         при попытке несанкционированного доступа.

Интерфейс

·         Обеспечение доступа, в том числе удаленного, к данным приложений посредствам АРМ оператора.

·         «Личный кабинет» обеспечивает просмотр информации по лицевому счету абонента, в том числе отображение профилей нагрузки, показаний приборов учета, потребления электроэнергии по тарифным зонам суток.
