ЦВК-16 на базе терминала ЦВК-16ПТ
Цену уточняйте
Под заказвозврат товара в течение 14 дней по договоренности
Описание
Характеристики
Информация для заказа

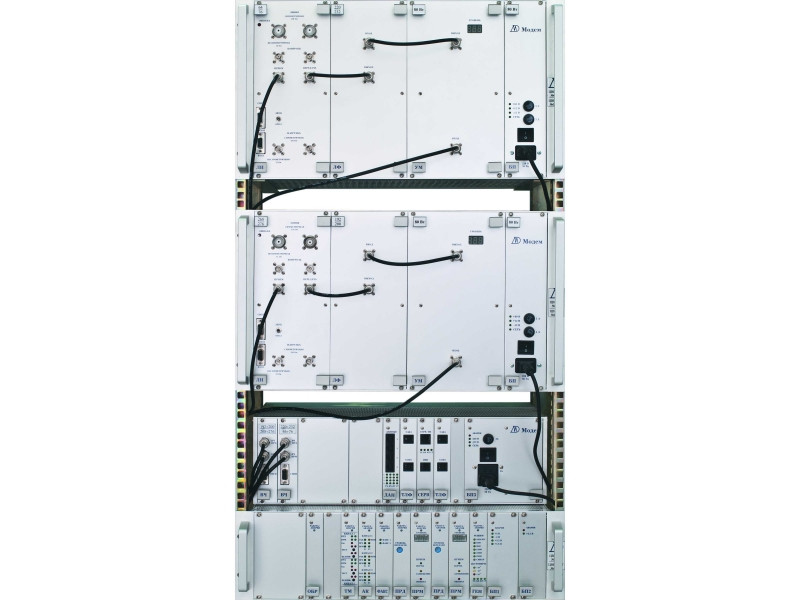

Аппаратура цифровой высокочастотной связи ЦВК -16 (Ревизия 3) с функцией переприема на базе кассеты обработки сигналов ЦВК -16ПТ предназначена для переприема сигналов в прямом и обратном направлениях каждой базовой полосы 4 кГц номинальной полосы частот до 16 кГц.
Описание
- Транзит цифровых телефонных каналов
- Транзит цифровых потоков данных для каналов связи, телемеханики, АСКУЭ с выделением и добавлением каналов в полосе 4 кГц
- Новые возможности в построении цифровых сетей на базе ВЧ-каналов связи с полосой до 16 кГц
Возможна организация переприема в полосе 4, 8, 12, 16 кГц в аналоговом и цифровом режимах с переходом на новые частоты ВЧ-тракта за пунктом переприема.
Кассета ЦВК -16ПТ аппаратуры связи ЦВК -16 (Ревизия 3) обеспечивает переприем в промежуточных пунктах цифровых каналов связи с возможностью выделения или добавления каналов в любой полосе 4 кГц.
Состав комплекта аппаратуры переприема ЦВК -16 с функцией переприема:
- кассета обработки сишналов ЦВК -16ПТ
- две кассеты усилителя мощности ЦВК -16У с соответствующими линейными фильтрами.
Фильтры — перекоммутируемые с возможностью задания перемычками требуемых номинальных полос передачи и приема.
| Диапазон рабочих частот ВЧ-канала | 16 – 1000 кГц |
| Номинальная полоса частот передачи, приема (Bn) | 4, 8, 12, 16 кГц |
| Номинальные полосы передачи, приема | перекоммутируемые с шагом 4 кГц* |
| *При необходимости сохранения существующей сетки частот возможно задание шага 1 кГц | |
| Тип модуляции в каждой полосе 4 кГц | АМОБП |
| Максимальная выходная мощность | 40, 80 Вт (46, 49 дБм) |
| Входное и выходное сопротивление | 75 Ом (несимметричное); 150 Ом (симметричное) |
| Допустимое затухание ВЧ-канала | теоретическое — 80 дБ; практический предел — 60 дБ (с учетом помех и искажений ВЧ-канала) |
| Чувствительность приемника в аналоговом режиме по контрольной частоте | номинальная — минус 35 дБм; максимальная — минус 50 дБм |
| Чувствительность приемника в цифровом режиме по рабочему сигналу | номинальная — минус 30 дБм; максимальная — минус 45 дБм |
| Разнос частот (минимальное расстояние между границами номинальных полос параллельно работающей аппаратуры на общей линии, для Bn = 4кГц), до 500 кГц: | |
| • собственный передатчик — сторонний передатчик | 12 кГц |
| • собственный передатчик — сторонний приемник | 8 кГц |
| Разнос частот (минимальное расстояние между границами номинальных полос параллельно работающей аппаратуры на общей линии, для Bn = 4кГц), выше 500 кГц: | |
| • собственный передатчик — сторонний передатчик | 24 кГц |
| • собственный передатчик — сторонний приемник | 12 кГц |
| Уровень гармоник в соответствии с шаблоном IEC 60495 (для Bn = 4кГц): | |
| • в пределах полосы пропускания | ≤ 60 дБ |
| • в соседнем частотном канале | ≤ 60 дБ |
| • на расстоянии 4 кГц от границы полосы | ≤ 70 дБ |
| • на расстоянии 8 кГц от границы полосы | ≤ 80 дБ |
| Избирательность (превышение стороннего мешающего сигнала над собственным принимаемым), ≥ 0,1 кГц от границ канала | +24 дБ |
| Диапазон автоматической регулировки коэффициента усиления: | |
| • в состоянии «НОРМА» по приему | 40 дБ |
| • в состоянии «ЗАНИЖЕНИЕ» для цифрового режима | 80 дБ |
| • для аналогового режима | 80 дБ |
| Пилот-сигнал в аналоговом режиме | 3900 Гц |
| Пилот-сигнал в цифровом режиме | 100 Гц, 3900 Гц со служебным КАМ-сигналом |
| Общее время до готовности цифрового канала после включения полукомплекта аппаратуры | не более 140 с |
| Общее число мультиплексируемых абонентских каналов | 3 речевых; до 4 ММО (ТМ) |
| Возможные скорости передачи интегрального цифрового потока данных | 25,6; 22,4; 19,2; 16,0; 12,8; 9,6; 6,4 кбит/с |
| Адаптация в канале по скорости передачи в зависимости от уровня помех | |
| Цифровые телефонные каналы поддерживаются вокодером G.729D ITU -T | |
| Прозрачная факсимильная передача | |
| Интерфейс Е1 | |
| Кадровая частота мультиплексора | 100 Гц |
| Общее время до готовности цифрового канала после включения полукомплекта аппаратуры | не более 140 с |
| Максимальное скачкообразное изменение коэффициента передачи линии без перерыва связи | 4 дБ |
| Верхняя граница фильтра речи | программируемая в диапазоне 1,8 – 3,4 кГц с шагом 0,2 кГц |
| Уровень собственного шума на выходе телефонного окончания | минус 55 дБм0п |
| Телефонные абонентские окончания: | |
| • четырехпроводное (номинальный уровень передачи – минус 13 дБн, приема — плюс 4,3 дБн) с сигнализацией вызова АДАСЭ | |
| • двухпроводное с режимами: «точка – точка», «удаленный абонент» | |
| Автоматический эквалайзер | компенсация неравномерности АЧХ до 12 дБ, ГВЗ — до 1 мс |
| Выполняет функцию служебной связи в направлениях: | |
| • «ближний полукомплект — удаленный полукомплект» | |
| • «ближний полукомплект — ближний абонент» | |
| • «ближний полукомплект — удаленный абонент» | |
| Обеспечивает служебную связь по стандартному двухпроводному ТА | |
| Встроенный генератор контрольных частот | 1200, 1600 Гц |
| Количество каналов ТМ | до 4 |
| Скорость передачи кодонезависимой ТМ | 100, 200, 300, 600, 1200 бит/с |
| Скорость передачи кодонезависимой ТМ в асинхронном режиме передачи ТМ (вместо ММО) | до 25,6 Кбит/с |
| Интерфейс физического уровня каналов ММО (ТМ) | RS-232C (стык С2) |
| Максимальная скорость ММО, Ethernet | 25,6 кбит/с |
| Текущая скорость ММО, Ethernet | зависит от фактического занятия телефонных каналов |
| Способ обмена по интерфейсу ММО | асинхронный |
| Интерфейс Ethernet | 10Вase-T/100Вase-TX; «прозрачный» мост; фильтрация пакетов |
| Количество модемов ТМ | до 4 |
| Скорости передачи данных ТМ с сохранением речевого канала | 100, 200, 300, 600, 1200 бит/с |
| Скорость передачи данных ТМ без сохранения речевого канала | 2400 бит/с |
| Характеристики модуляции на скоростях 100, 200 бит/с | в соответствии с Рекомендациями R37, R38 ITU-T |
| Напряжение электропитания: | |
| • переменное 220В, 50 Гц | |
| • постоянное 220 В или 60 В | |
| Потребляемая мощность аппаратуры | до 320 ВА |
| Конструктив 19‘-шасси в соответствии с IEC60297 | |
| Кассета усилителя мощности с фильтром входа и линейным фильтром 6U | ширина — 84HP, глубина — 309 мм; вес 14,7 кг |
| Кассета обработки сигналов ЦВК -16ПТ 6U | ширина — 84HP, глубина — 309 мм; вес 11,3 кг |
| Шкаф 42U | 600x600x2043 мм; вес не более 102 кг |
| Климатические условия | в соответствии с IEC60721-3-3, класс 3К4 |
| Диапазон температур | 0 — +45°С |
| Относительная влажность | ≤ 95% |
| Механические условия | в соответствии с М40 согласно ГОСТ 17516.1‑90 |
| МЭК-104 с ближней и удаленной стороны | |
| SNMP v1 v2c с ближней и удаленной стороны | |
| Коррекция времени по NTP с ближней и удаленной стороны | |
| Коррекция времени по протоколу МЭК-104 с ближней и удаленной стороны | |
| ICMP Ping ответы Ethernet интерфейсов с ближней и удаленной стороны |
| Основные | |
|---|---|
| Страна производитель | Россия |
| Число каналов | 4 |
| Высота | 266 мм |
| Вес | 27 кг |
