БИЗ трехфазный (А3)

«БИЗ-А3» является комплектным низковольтным устройством (НКУ), предназначенным для размещения в нем счетчика «АТЛАС 3», счетчика «ФОТОН» и других приборов учета ЭЭ, коммутационных и защитных элементов, и подключения потребителя к электросети. Применяется как автономно, так и в составе АИИС КУЭР.
«БИЗ-А3» может устанавливаться как внутри, так и вне помещения на опоре электросети или стене дома. Прозрачное окно позволяет визуально контролировать показания прибора учета, а лючок открывает доступ для отключения потребителя или повторного включения без открытия корпуса и вскрытия пломбы.



Описание

ФУНКЦИИ

«БИЗ-А3» обеспечивает:

• визуальный контроль показаний прибора учета;
• интерфейс с АИИС КУЭ
• автоматизированная
  информационно-измерительная система
  коммерческого учета электроэнергии;
• защиту от перегрузок по току и коротких замыканий в цепях потребителя;
• защиту от несанкционированного доступа к прибору учета электроэнергии;
• защиту от климатических воздействий;
• доступ для отключения потребителя или повторного включения без открывания корпуса и вскрытия пломбы;
• возможность использования приборов учета разных производителей.

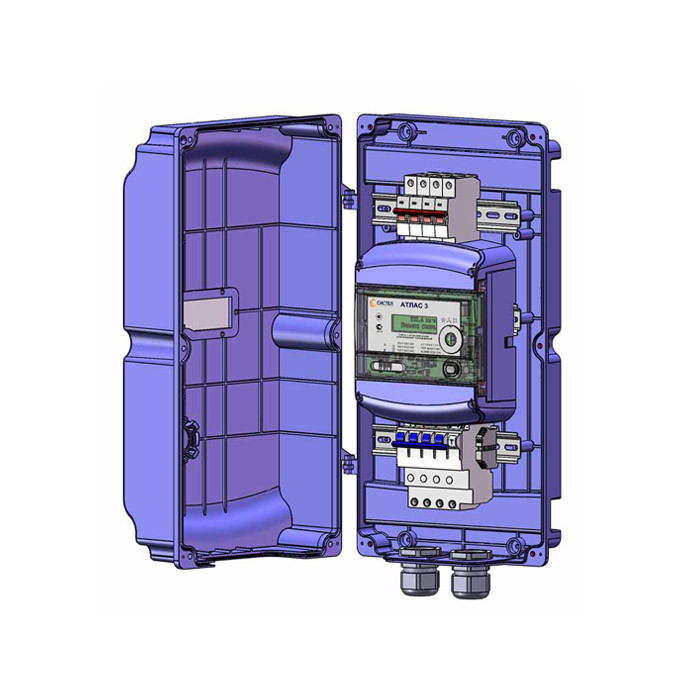

ОСНОВНОЕ ИЗДЕЛИЕ Корпус БИЗ-А3 с креплениями для автоматов Корпус БИЗ-А3 с креплениями для клеммных колодок и размыкателей Примеры размещения ПУ БИЗ-А3 для трансформаторного включения БИЗ-А3 с автоматами БИЗ-А3 с клеммными колодками КОНСТРУКЦИЯ

1. Прозрачный экран для наблюдения показаний ПУ;
2. Кнопка для управления дисплеем ПУ;
3. Лючок для включения автоматического выключателя;
4. Места для крепления БИЗ к опоре бандажной лентой;
5. Места пломбирования БИЗ;
6. Места для крепления БИЗ к стене или панели саморезами
7. Места для установки кабельных вводов PG-29 или PG-36;
8. Бобышки для крепления DIN-рейки саморезами для установки в БИЗ ПУ с соответствующей комплектующими (автоматы, выключатели, клеммы, стопоры);
9. Канавка с уплотнительной прокладкой для герметичности корпуса БИЗ.

ГАБАРИТНЫЕ РАЗМЕРЫ Корпус БИЗ-А3 с креплениями для автоматов Корпус БИЗ-А3 с креплениями для клеммных колодок и размыкателей ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Габаритные размеры, мм	500×278×141
Класс защиты от поражения электрическим током	II
Степень защиты от попадания пыли и влаги по ГОСТ 14254-96, МЭК 529-89	IP54
