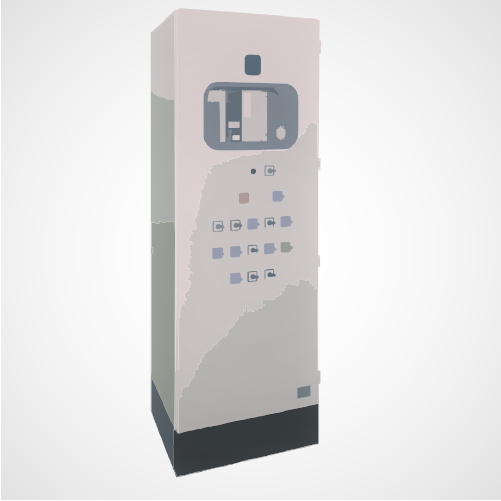

Ш2600 06.56Х - Шкафы ступенчатых защит и автоматики управления выключателем110-220 кВ, в т.ч. с функцией ВЧ блокировки

Шкаф защиты типа «Ш2600 06.5ХХ» содержит комплект ступенчатых защит и автоматику управления выключателем. Устройство предназначено для защиты воздушных и кабельных двухконцевых и многоконцевых линий электропередачи, трансформаторов, выполнения делительной защиты и защиты опробования.

Защиты в составе устройства обеспечивают селективное отключение в зоне их действия при всех видах КЗ на защищаемом объекте и на резервируемых участках электрической сети.

АУВ формирует сигналы на включение и отключение выключателя по командам, приходящим от защит и устройств телемеханики или ключа дистанционного управления. Устройство может использоваться как для выключателей с трехфазным, так и с пофазным управлением.

Назначение

Устройства защиты и автоматики типа «ТОР 300 КСЗ 5ХХ», «ТОР 300 АУВ 5ХХ» предназначены для выполнения следующих функций:

• защита воздушных двухконцевых или многоконцевых линий электропередачи с функцией ВЧ блокировки и телеускорения ДЗ и ТНЗНП («ТОР 300 КСЗ 563», изображено на рисунке 1а)
• делительная защита, защита опробования секционного (шиносоединительного) выключателя («ТОР 300 КСЗ 569», изображено на рисунке 1в)
• автоматика управления выключателем (АУВ) сетей с ТАПВ с трехфазным и пофазным приводом («ТОР 300 АУВ 566», изображено на рисунке 1в)
• защита воздушных линий электропередачи с функцией телеускорения ДЗ и ТНЗНП и автоматика управления выключателем с возможностью перевода на обходной выключатель («ТОР 300 КСЗ 560» изображено на рисунке 1б)

Функции

Функции защиты и автоматики выполняет микропроцессорный терминал РЗА типа «ТОР 300 ЗГ 510» имеющий свободно-конфигурируемую логику для адаптации под требования Заказчика.

По умолчанию устройство содержит следующие функции:

• пять ступеней дистанционной защиты (ДЗ) по каналам «фаза-фаза» и «фаза-земля»;
• восемь ступеней токовой направленной защиты нулевой последовательности (ТНЗНП);
• логику высокочастотного телеотключения (ВЧТО) и ВЧ блокировки;
• алгоритмы ускорения ДЗ и ТНЗНП;
• токовую отсечку (ТО);
• ненаправленную максимальную токовую защиту (МТЗ);
• ступень аварийной максимальной токовой защиты (ступень аварийной МТЗ);
• автоматическое ускорение (АУ);
• защиты выключателя;
• автоматическую разгрузку при перегрузке по току (АРПТ);
• блокировку при неисправностях в цепях напряжения (БНН);
• блокировку при длительном отсутствии напряжения (БДОН);
• защиту от обрыва проводника (ЗОП);
• устройство резервирования отказа выключателя (УРОВ);
• защиту от понижения напряжения (ЗМН);
• делительную автоматику (ДА);
• автоматику включения резерва (АВР);
• автоматическую частотную разгрузку (АЧР);
• функцию двукратного трехфазного автоматического повторного включения (ТАПВ) с контролем наличия и отсутствия напряжения на присоединении и шинах, а также с контролем синхронизма (КС) и улавливанием синхронизма (фазирование);
• автоматику управления выключателем (АУВ);
• защиту электромагнитов включения и отключения выключателя, защиты от неполнофазного режима (ЗНР) и непереключения фаз (ЗНФ);
• контроль времени включения и отключения выключателя;
• функцию определения места повреждения (ОМП).

Терминал также содержит функции осциллографирования и регистрации анормальных режимов.
