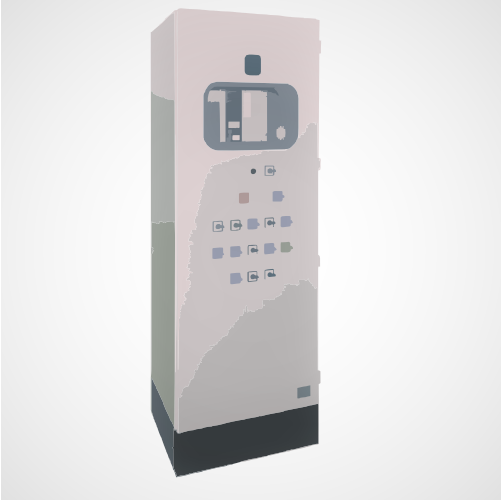

Ш2500 06.110 - Шкаф защиты линий 6-35 кВ от однофазных замыканий на землю

Шкаф «Ш2500 06.110» предназначен для выполнения селективной защиты воздушных и кабельных линий при однофазных замыканиях на землю (устойчивых и неустойчивых) и двойных коротких замыканиях на землю независимо от режима работы нейтрали, а также для индикации фазного тока, протекающего по линии. Шкаф включает в себя одно или несколько (до 8 шт.) устройств «ТОР 110-ИЗН» для выполнения функции защиты от однофазных замыканий на землю.

Принцип работы

Для выявления направления однофазного замыкания на землю (ОЗЗ) в шкафу «Ш2500 06.110» применяется микропроцессорное устройство «ТОР 110-ИЗН». Терминал фиксирует направление распространения волн переходного процесса, возникающих в месте замыкания. Факт возникновения ОЗЗ сопровождается появлением напряжения нулевой последовательности 3U0 промышленной частоты, что используется для подхвата пуска устройства. Для подстанций, где отсутствуют измерительные трансформаторы напряжения, на базе микропроцессорных устройств возможно выполнить централизованную защиту от ОЗЗ с организацией обмена сигналами.

Особенности ТОР 110-ИЗН

• Устройство подключается к напряжению и току нулевой последовательности (к ТТНП, либо на сумму фазных токов).
• Правильность подключения к измерительным цепям контролируется функцией контроля фазировки устройства.
• Предусмотрен контроль обрыва цепей разомкнутого треугольника.
• Предусмотрен цифровой индикатор, отображающий текущие значения фазного тока в нормальном режиме, напряжения и тока нулевой последовательности (ёмкостный ток секции) в аварийном режиме.
• Встроенный осциллограф записывает процесс ОЗЗ, а регистратор событий позволяют анализировать работу защиты. Осциллограммы и события, записанные регистратором, сохраняются при потере питания.
• Устройство может подключаться в АСУ-ТП систему по протоколу МЭК 60870-103 с использованием порта связи RS-485.
• Для сигнализации предусмотрены светодиоды, сигнализирующие о срабатывании, наличии замыкания в прямом и в обратном направлении, работе отсечки по нулевой последовательности, неисправности цепей напряжения.
