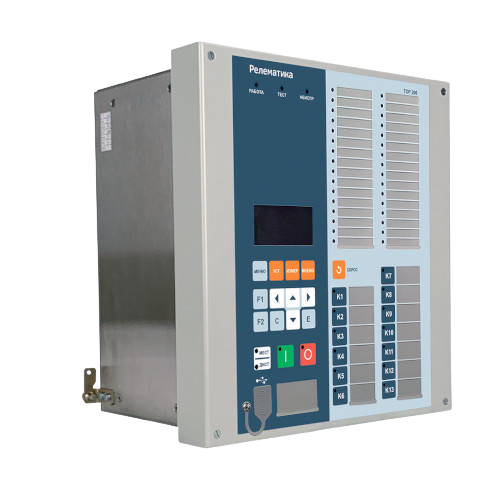

ТОР 200-16 - Комплектное устройство РЗА 6(10)-35 кВ

В обозначение устройства «ТОР 200» вводятся две цифры (16), позволяющие идентифицировать модернизированное устройство (пример обозначения «ТОР 200 Л 22 3235-16»).

Устройство «ТОР 200» (предыдущая модификация) снято с производства. Всю техническую информацию по «ТОР 200» предыдущей модификации можно посмотреть в подразделе «Архив».



Общие сведения

Устройство РЗА «ТОР 200-16» объединяет в себе современные технические решения терминалов РЗА серий «ТОР 200» (2006-2016 года выпуска), ТОР 120 и ТОР 300 производства компании Релематика.

Устройство «ТОР 200-16» может осуществлять обмен данными по протоколу МЭК 61850, допускает свободное конфигурирование логики работы, дискретных входов/выходов, а также светодиодной индикации с электронными кнопками-ключами на лицевой панели.

Устройство применяется на подстанциях с переменным, выпрямленным переменным, постоянным оперативным током.



Достоинства

Функциональность:

• Полный набор функций релейной защиты всех типов первичного оборудования ПС 110/35-(10)6 кВ и автоматики управления коммутационными аппаратами, в т.ч. цифровых ПС (поддержка МЭК 61850; Сертифицировано KEMA™).
• Максимальная насыщенность в одном устройстве.

Совместимость:

• Практически полная совместимость со всей серией «ТОР 200» (2006-2016 года выпуска).
• Малая монтажная глубина 160 мм (актуально для новых ячеек).

Гибкость:

• Свободно конфигурируемая логика для адаптации под особенности проекта и создания нетиповых исполнений.
• Свободное назначение дискретных входов/выходов, светодиодов и кнопок.
• Питание устройства от USB-порта (параметрирование, считывание данных).

Надежность:

• Средняя наработка на отказ – не менее 125 000ч.
• Среднее время восстановления работоспособного состояния – не более 0,5 ч.
• Полный средний срок службы – 25 лет.
• Гарантия на устройство – 10 лет.



Технические особенности

Применение:

• понижающие подстанции 110/35-(10)6 кВ;
• распределительные подстанции и пункты 35/(10)6 кВ, в т.ч. на переменном оперативном токе;
• комплектные трансформаторные подстанции 10(6)/0,4 кВ (КТП);
• секционирующие пункты 6(10) кВ;
• сети собственных нужд электрических станций (всех типов) и подстанций;
• предприятия нефтегазового и горнодобывающего комплексов, коммунальные предприятия.

Выполняемые защитные функции:

• направленные/ненаправленные МТЗ от междуфазных замыканий;
• направленные/ненаправленные МТЗ от однофазных замыканий на землю для сетей с изолированной, компенсированной и заземленной нейтралью;
• токовая защита обратной последовательности;
• защита от обрыва фаз по току небаланса;
• частотные защиты, в т.ч. по скорости изменения частоты;
• защиты минимального напряжения;
• защиты максимального напряжения;
• защиты по напряжению обратной и нулевой последовательности;
• дифференциальная защита с торможением и дифференциальная отсечка;
• чувствительный токовый орган УРОВ;
• АВР с контролем направления мощности и частоты на выключателе ввода (защита от потери питания);
• комплект защит двигателя (тепловая, защита пусковых режимов, защита от потери нагрузки, защита от асинхронного хода, ограничение количества пусков);
• АВР с контролем направления мощности и частоты на выключателе ввода (защита от потери питания).

Управление выключателем:

• дистанционное управление от АСУ ТП;
• местное управление от ключей на двери релейного шкафа;
• местное управление с кнопок на лицевой панели;
• блокировка от многократных включений выключателя;
• контроль цепей управления (РПО, РПВ);
• контроль давления элегаза;
• самоподхват цепи отключения;
• запрет включения при отключенном автомате ШП и неисправности цепей включения;
• возможность действия на вторую катушку отключения выключателя.

Контроль состояния выключателя:
Контроль состояния выключателя производится на основе анализа:

• времени отключения и включения;
• коммутационного (пофазно) и механического ресурса;
• давления элегаза.

Сигнализация:
Сигнализация действия ступеней защит и автоматики производится на:

• ИЧМ (6х21);
• 16 двухцветных переназначаемых светодиодных индикаторах;
• выходных сигнальных реле (в т.ч. и переназначаемые) с нормально открытыми и переключающими контактами.

Предусмотрены светодиоды ВКЛ, ОТКЛ на лицевой панели устройства для сигнализации положения выключателя.
Имеется двухпозиционное реле фиксации команд, обеспечивающее правильную сигнализацию состояния выключателя в соответствии с поданными командами управления.
На лицевой стороне устройства предусмотрены четыре программируемые кнопки с подсветкой срабатывания.
Измерения:
Измерения производятся в первичных или вторичных величинах для:

• фазных токов;
• линейных напряжений;
• тока и напряжения нулевой последовательности;
• мощности, энергии, коэффициента мощности;
• частоты.

Устройство сертифицировано как средство измерения.



Осциллографирование:
Терминал обеспечивает запись всех аналоговых и входных/выходных дискретных сигналов в энергонезависимую память. Кроме того, производится запись расчётных (вычисляемых) каналов и логических сигналов схемы логики защиты (пуски, срабатывания защит, автоматики, сигнализации и прочего, всего до 256 дополнительных сигналов). Пуск осциллографа производится автоматически после возникновения условий (задаётся уставками до 29 условий пуска). При выполнении условий пуска автоматически записываются все измеряемые и расчетные величины, все входные и выходные дискретные сигналы, причины пуска и другие логические сигналы. В осциллографе реализована автоматическая функция архивации и кольцевая запись осциллограмм.

Регистрация:
В составе устройства реализован регистратор событий с энергонезависимой памятью, предназначенный для фиксации с меткой времени срабатывания/пуска защит, автоматики, логических сигналов. Дискретность записи событий – 1 мс. Максимальная емкость регистратора – 1000 событий, обеспечивается регистрация не менее 256 логических сигналов. Перечень регистрируемых сигналов задаётся при помощи сервисного программного обеспечения. Все события с метками времени доступны для просмотра на ИЧМ терминала, а также передаются в АСУ ТП.

Связь и интеграция в АСУ ТП и АРМ РЗА:
На передней панели устройства (сбоку) имеется изолированный порт связи (USB) для подключения переносного компьютера, а также для питания терминала от ноутбука для считывания осциллограмм, событий и уставок при отсутствии оперативного питания. Поставляется кабель связи и специализированное ПО «МиКРА» для выставления уставок и считывания информации с терминала. На задней панели терминала имеются четыре порта связи (2хRS-485/ВОЛС, 2хEthernet(Tх/Fх)) для интегрирования в АСУ ТП по протоколу ModBus, МЭК 60870-5-103, МЭК 60870-5-104, МЭК 61850-8-1 (MMS, GOOSE). Обеспечивается необходимая изоляция и помехоустойчивость при работе с интерфейсами связи.
Скорость передачи составляет для портов связи с интерфейсом:

• 100 Base-T Ethernet ВОЛС (100 Base-F Ethernet) до 100 Мбит/с;
• RS-485 (ВОЛС) до 1 Мбит/с.

Поддержка стандарта МЭК 61850-8-1 (MMS, GOOSE) позволяет устройству производить обмен данными по шине подстанции. Терминал ТОР 200 может одновременно поддерживать подключение до 6 клиентов (например: основной и резервный сервер АСУ, основной и резервный сервер АРМ). Кроме этого терминал способен принимать и передавать до 16 GOOSE-сообщений (до 300 сигналов в каждом GOOSE-сообщении).



Внешние вид. Габаритные и установочные размеры.

• Исполнение для утопленного монтажа (для монтажа на дверь ячейки или панель шкафа)
• Исполнение для навесного монтажа с выносным пультом (для монтажа на заднюю стенку ячейки или шкафа)
