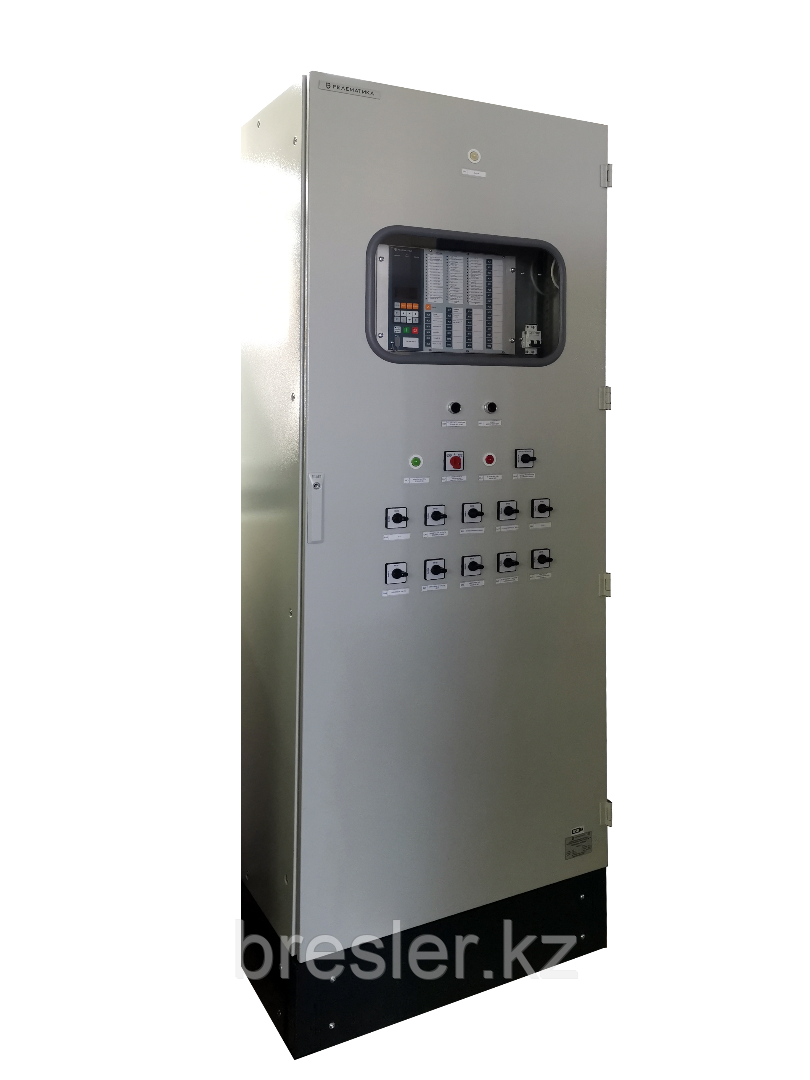

Ш2100 14.510 - Шкаф защиты синхронного генератора, работающего непосредственно на сборные шины

Шкаф типа «Ш2100 14.510» содержит комплекс защиты синхронного генератора от внутренних электрических повреждений и от аномальных режимов работы и предназначен для защиты синхронного генератора, работающего непосредственно на сборные шины, и автоматики управления выключателем.

Функции защиты и автоматики выполняет микропроцессорный терминал РЗА типа «ТОР 300 ЗГ 510» имеющий свободно-конфигурируемую логику для адаптации под требования Заказчика.

По умолчанию устройство содержит следующие функции:

• продольную дифференциальную токовую защиту генератора (ДЗГ);
• максимальную токовую защиту с пуском по напряжению (МТЗН);
• дистанционную защиту с функцией блокировки при качаниях (ДЗ с БК);
• защиту от замыканий на землю обмотки статора (ЗГВЧ);
• защиту статора от замыканий на землю по току нулевой последовательности (ТЗНП);
• защиту ротора от замыканий на землю в двух точках (ЗРЗ2);
• защиту статора от перегрузки (ЗСП);
• защиту от несимметричной перегрузки, токовую защиту обратной последовательности (ЗНП);
• защиту от повышения напряжения (ЗПН);
• защиту от снижения напряжения (ЗСН);
• защиту от перевозбуждения (ЗПрВ);
• защиту обратной активной мощности (ЗОАМ);
• защиту от потери возбуждения (ЗПВ);
• защиту от асинхронного режима без потери возбуждения (ЗАХ);
• защиту от изменения (повышения, снижения) частоты (ЗИЧ);
• защиту от непреднамеренного включения генератора (ЗНВГ) ;
• устройство резервирования отказа выключателя (УРОВ);
• блокировку при неисправностях в цепях напряжения (БНН);
• направленную логическую защиту шин (НЛЗШ).

Терминал также содержит функции осциллографирования и регистрации анормальных режимов.
