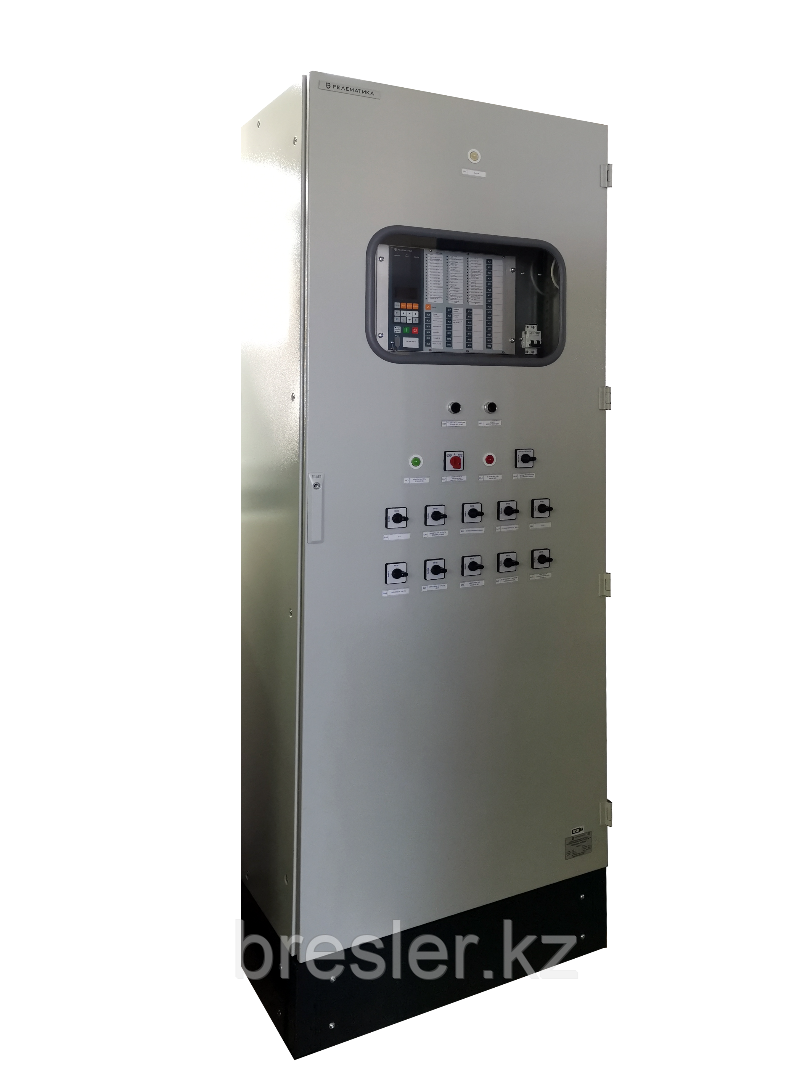

Ш2700 08.651 - Шкаф основных и резервных защит шунтирующего реактора 330-750 кВ

Шкаф типа «Ш2700 08.651» предназначен для применения в качестве основной и резервной защиты шунтирующего реактора (ШР) напряжением 330-750 кВ. Шкаф содержит комплектное устройство основных и резервных защит ШР 330-750 кВ типа «ТОР 300 ШР 651».

• шунтирующие реакторы 330-750 кВ

Терминал «ТОР 300 ШР 651»

Терминал «ТОР 300 ШР 651» содержит функции защиты и автоматики:

• дифференциальную токовую защиту ВН (ДТЗ ВН);
• поперечную дифференциальную токовую защиту ВН (ПДТЗ ВН);
• газовую защиту (ГЗ);
• контроль изоляции вводов (КИВ);
• максимальную токовую защиту ВН (МТЗ ВН);
• токовую защиту нулевой последовательности ВН (ТЗНП ВН);
• токовую защиту нулевой последовательности ВН со стороны нейтрали;
• устройство резервирования отказа выключателя стороны ВН(УРОВ ВН);
• технологические защиты (ТЗ);
• реле тока пуска охлаждения;
• защиту при потере охлаждения (ЗПО);
• контроль исправности цепей напряжения (КИН);
• контроль отсутствия токов стороны ВН (КОТ ВН);
• пуск пожаротушения (пуск ПЖТ).

Терминал обеспечивает осциллографирование с частотой дискретизации до 4000 Гц и хранение в энергонезависимой памяти до 200 записей.

Дифференциальная токовая защита ВН (ДТЗ ВН)

Продольная ДТЗ ВН применяется для защиты обмотки ШР от однофазных и междуфазных повреждений и действует на отключение шунтирующего реактора и пуск УРОВ.

ДТЗ ВН селективно срабатывает при всех видах КЗ на выводах ШР и не срабатывает при внешних замыканиях, бросках тока намагничивания, неполнофазных режимах, качаниях, асинхронном режиме, несинхронных включениях и при оперативных переключениях.

ДТЗ ВН выполнена трехфазной, с торможением от максимального из токов плеч. Имеется дифференциальная токовая отсечка, выполненная без торможения. Предусмотрены блокировка по второй гармонике, по пятой гармонике и блокировка по форме тока. Орган контроля исправности токовых цепей позволяет определить обрыв или замыкание вторичных цепей и автоматически увеличить уровень срабатывания ДТЗ ВН для того, чтобы избежать излишнего срабатывания защиты в режиме протекания токов нагрузки.

Предусмотрена возможность цифрового выравнивания токов плеч.

Поперечная дифференциальная токовая защита ВН (ПДТЗ ВН)



ПДТЗ ВН применяется для защиты обмоток ШР, прежде всего, от витковых замыканий, а также от однофазных и междуфазных повреждений. Защита может быть применена только для ШР, имеющего две расщеплённые ветви в каждой фазе.

Предусмотрена возможность цифрового выравнивания токов плеч.

ПДТЗ ВН выполнена трехфазной, реагирующей на дифференциальные токи трёх фаз.

ПДТЗ ВН может подключаться либо на расчетный дифференциальный ток расщепленных обмоток, либо на измеренный (цепи ДТФ).

Газовая защита (ГЗ)

ГЗ используется для защиты ШР от всех видов замыканий внутри бака. ГЗ выполнена пофазно.

Обеспечивается действие от сигнальной и отключающей ступеней газовой защиты бака ШР.

Реализован контроль изоляции цепей газовой защиты с помощью РКТУ с действием на сигнализацию, предусмотрена возможность блокирования действия на отключение от неисправной газовой защиты. Обеспечивается минимальная длительность отключения от газовой защиты для исключения влияния дребезга контакта.

Отключающая ступень газовой защиты может быть переведена на сигнал с помощью оперативного переключения, сигнальная ступень – на отключение с помощью программной накладки.

Устройство резервирования отказа выключателя (УРОВ)

УРОВ выполнен с контролем по току с использованием реле тока с малым временем возврата (не более 20 мс). При отказе выключателя УРОВ осуществляет действие на отключение смежных выключателей соответствующей стороны. Предусмотрена возможность выполнения УРОВ с автоматическим действием на свой выключатель (действие «на себя») для проверки его исправности, или с контролем действия на электромагнит отключения по факту пропадания сигнала РПВ из автоматики управления выключателем.

Максимальная токовая защита стороны ВН (МТЗ ВН)

МТЗ предназначена для защиты ШР от длительного протекания токов внешних замыканий, а также для резервирования основных защит при внутренних замыканиях. МТЗ содержит три ступени. Первая ступень выполнена с блокировкой по второй гармонике и с возможностью автоматического ускорения. Третья ступень выполнена без пуска по напряжению и без контроля направления мощности.

Пуск пожаротушения (пуск ПЖТ)

Терминал содержит логику пуска пожаротушения от защит ШР. По умолчанию на пуск ПЖТ действуют следующие защиты:

• ДТЗ ВН;
• ПДТЗ ВН;
• ГЗ;
• КСД.

Предусмотрена возможность оперативного вывода ПЖТ при помощи переключателя, установленного на двери шкафа.

Технологические защиты (ТЗ)

ТЗ позволяют формировать сигнал на отключение защищаемого объекта при срабатывании его технологических защит, например: клапана сброса давления, отсечного клапана, датчиков температуры масла ШР, датчиков уровня масла ШР и т.д.
