Ш2700 06.615 - Шкаф автоматики управления выключателем с пофазным приводом присоединений 220-750 кВ

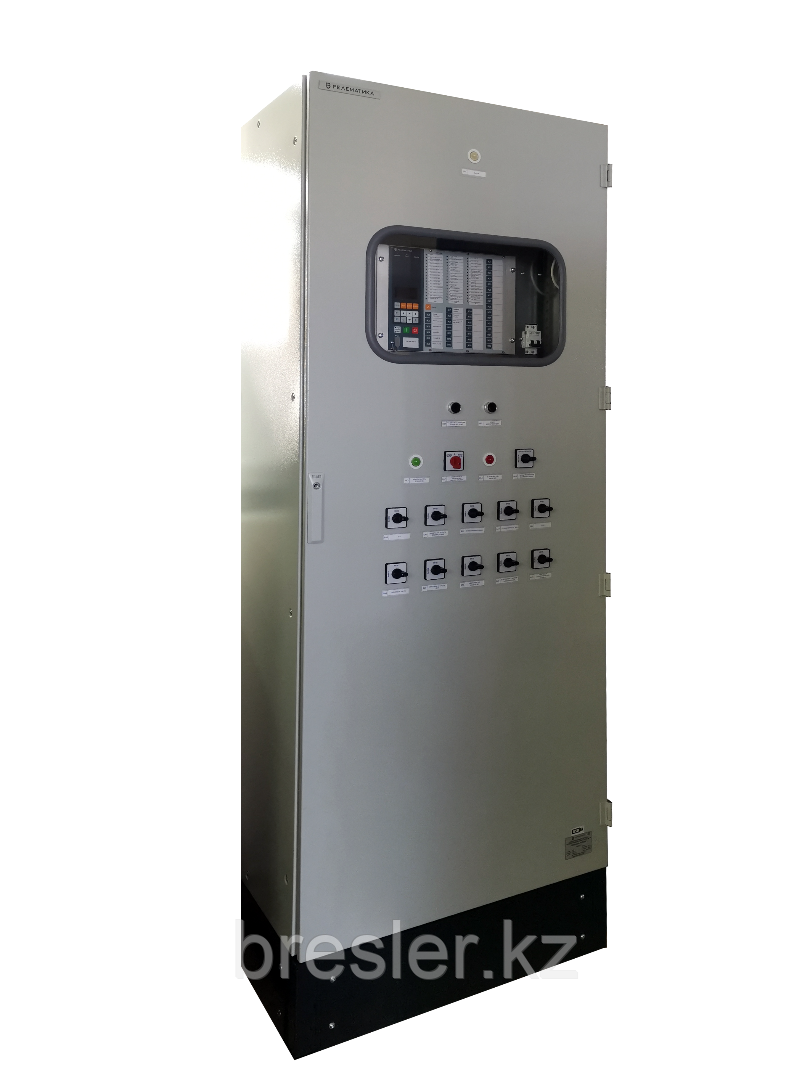

Шкаф типа «Ш2700 06.615» предназначен для выполнения функций автоматики управления выключателями с пофазным приводом в сетях напряжением 220-750 кВ. Шкаф содержит комплектное устройство автоматики управления выключателями с пофазным приводом типа «ТОР 300 АУВ 615».

Автоматика управления выключателем формирует сигналы на включение и отключение выключателя по командам, приходящим от защит и устройств телемеханики или ключа дистанционного управления.

• автоматику управления выключателем (АУВ);
• функцию резервирования при отказе выключателя (УРОВ);
• защиту от обрыва токоведущего проводника (ЗОП);
• функцию двукратного трехфазного автоматического повторного включения (ТАПВ) с контролем наличия и отсутствия напряжения на присоединении и шинах, а также с контролем (КС) и улавливанием синхронизма (фазирование);
• функцию ускоренного трехфазного автоматического повторного включения (УТАПВ) с контролем наличия и отсутствия симметричного напряжения на присоединении;
• защиту электромагнитов включения и отключения выключателя, защиту от непереключения фаз (ЗНФ);
• контроль времени включения и отключения выключателя;
• модуль контроля ресурса выключателя (МКРВ);
• функцию фиксации отключенного состояния выключателя;
• функцию фиксации тяжести короткого замыкания.

Терминал обеспечивает осциллографирование с частотой дискретизации до 4000 Гц и хранение в энергонезависимой памяти до 200 записей.
