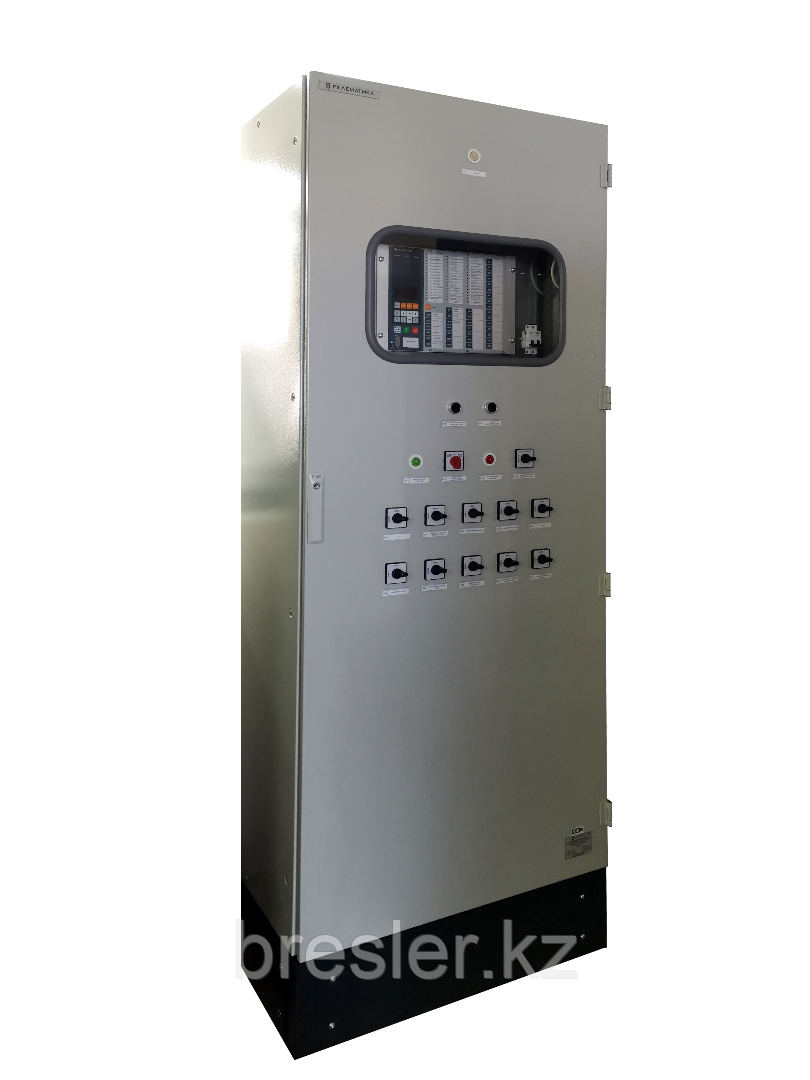

Ш2700 05.62Х - Шкафы продольной дифференциальной защиты с функциями КСЗ и ОАПВ линий 220-750 кВ

Шкафы защиты «Ш2700 05.62Х» предназначены для выполнения продольной дифференциальной защиты с функциями КСЗ и ОАПВ линии напряжением 330-750 кВ. Шкафы содержат комплектное устройство продольной дифференциальной защиты и КСЗ присоединений 330-750 кВ с функцией ОАПВ типа «ТОР 300 ДЗЛ 621». Предусмотрены цепи перевода ДЗЛ на обходной выключатель, а так же передача дискретных входных сигналов на удаленный терминал (сигнал телеотключения).

Предлагаются типовые решения, выполненные на основе приведенных вариантов выполнения шкафов защиты.

Комплект продольной дифференциальной защиты состоит из двух полукомплектов (шкафов) «Ш2700 05.62Х».

Связь может быть обеспечена как при помощи выделенных оптических линий связи между устройствами, так и с использованием цифровой среды передачи информации – сетей с мультиплексорным оборудованием. Шкафы обеспечивают параллельную работу по двум каналам связи с постоянным резервированием. Работа по мультиплексированному каналу предполагает как непосредственное подключение терминала к мультиплексору, поддерживающему данный стандарт, так и использование дополнительных преобразователей протокола (например, «IEEE C37.94»/«E1»)

При использовании специализированных оптических усилителей связь по выделенному каналу может осуществляться на расстояние до 170 км
