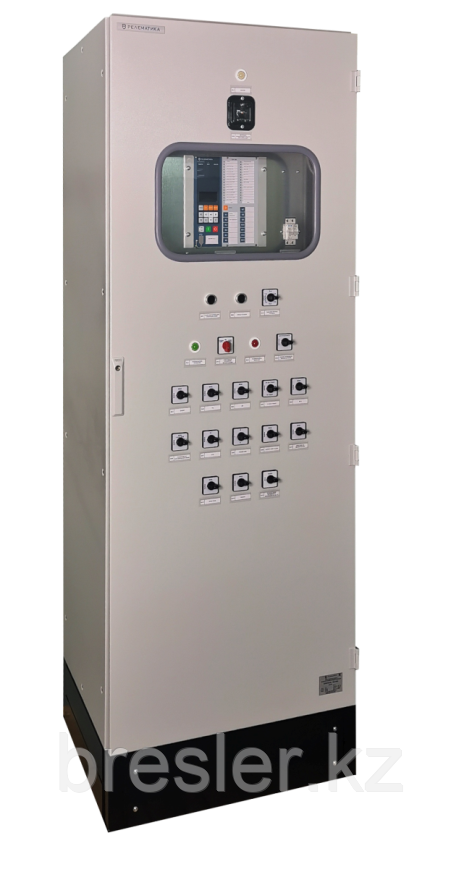

Ш2500 08.516 - Шкаф авт. упр. регулятором напр. трансформатора и автотрансформатора под нагрузкой 35-110 кВ

Шкаф типа «Ш2500 08.516» предназначен для выполнения функций ручного/автоматического регулирования напряжения трансформатора (автотрансформатора), местного/дистанционного управления, измерения, сигнализации, регистрации, осциллографирования, диагностики привода регулятора. Шкаф содержит комплектное устройство типа «ТОР 300 Р 501».

• двухобмоточный трансформатор;
• двухобмоточный с расщеплением трансформатор;
• трехобмоточный трансформатор;
• автотрансформатор.

Терминал «ТОР 300 Р 501»

Терминал «ТОР 300 Р 501» содержит функции защиты и автоматики:

в части управления и диагностики привода РПН:

• управление работой РПН трансформатора (автотрансформатора);
• местное (кнопками с лицевой панели терминала или выносными ключами) управление регулятором;
• дистанционное (через АСУ ТП) управление регулятором;
• расчет механического ресурса привода;
• контроль времени пуска/переключения привода;
• контроль крайних положений привода;
• останов РПН при достижении позиций, определяемых уставками;
• контроль температуры масла бака РПН;
• контроль самопроизвольной работы регулятора («Самоход»);
• контроль рассогласования приводов автотрансформатора;
• индикация хода привода регулятора;
• восстановление предыдущего положения при застревании РПН;

в части автоматики, блокировок:

• автоматическое поддержание заданного уровня напряжения;
• автоматическое изменение уставок регулирования по суточному графику и календарю рабочих и выходных дней;
• возможность работы с пропуском некоторых ступеней, определяемых пользователем;
• одноступенчатая ненаправленная МТЗ для блокировки управления и сигнализации;
• одноступенчатая защита минимального напряжения для блокировки управления;
• одноступенчатая защита максимального напряжения нулевой последовательности;
• учет нагрузки обоих плеч трансформатора с «расщепленной» обмоткой при автоматическом регулировании;
• компенсация падения напряжения в линии с учётом токов нагрузки («встречное регулирование»);
• одноступенчатый орган максимального напряжения для быстрого понижения при перенапряжениях;
• одноступенчатый орган максимального напряжения для блокировки управления;
• орган контроля напряжения обратной последовательности для блокировки управления.

Терминал обеспечивает осциллографирование с частотой дискретизации до 4000 Гц и хранение в энергонезависимой памяти до 200 записей.
