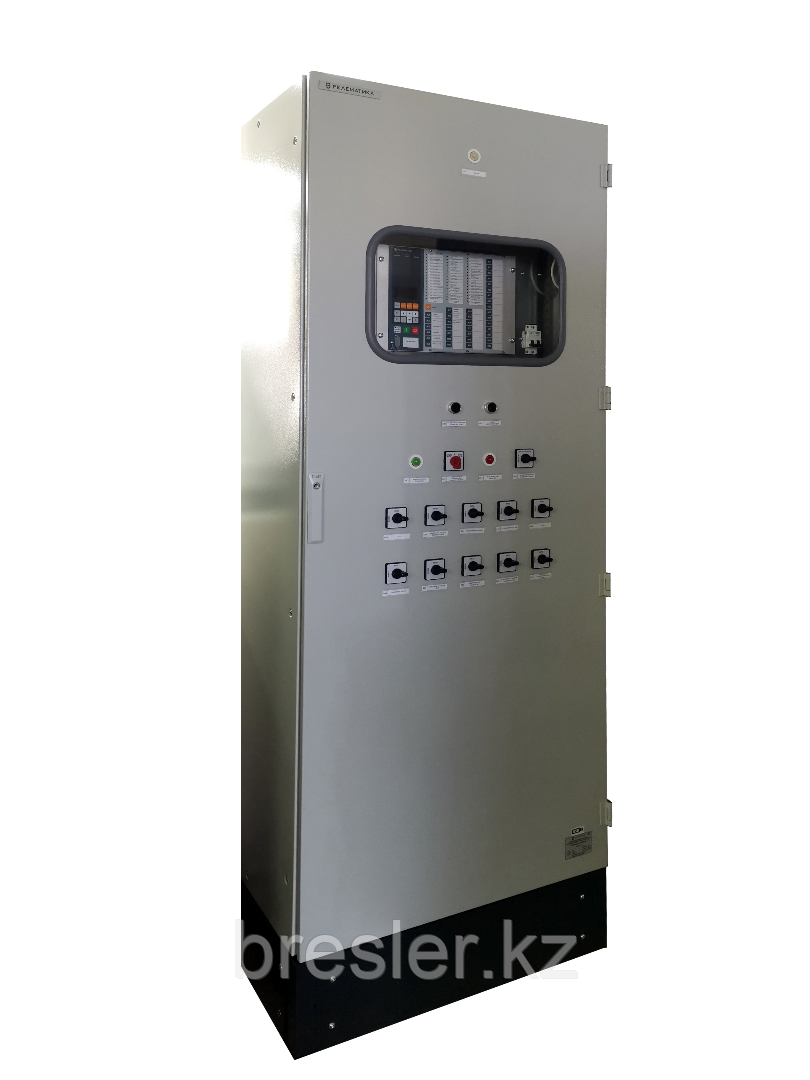

Ш2100 14.540 - Шкаф основных и резервных защит трансформатора блока 110-220 кВ

Шкаф типа «Ш2100 14.540» содержит комплект основных и резервных защит трансформаторов блока и собственных нужд. Терминал предназначен для защиты трансформатора блока (ТБ), а также для резервирования защит блока и рабочего трансформатора собственных нужд (ТСН) блока.

Функции защиты и автоматики выполняет микропроцессорный терминал РЗА типа «ТОР 300 ДЗБ 540» имеющий свободно-конфигурируемую логику для адаптации под требования Заказчика.

По умолчанию устройство содержит следующие функции:

• дифференциальную защиту трансформатора блока (ДЗТБ);
• дифференциальную защиту ошиновки (ДЗО);
• резервную дифференциальную защиту блока (РДЗБ);
• газовую защиту трансформатора блока (ГЗ ТБ);
• максимальную токовую защиту стороны ВН трансформатора блока (МТЗ ВН ТБ);
• максимальную токовую защиту стороны ВН трансформатора собственных нужд (МТЗ ВН ТСН);
• токовую защиту нулевой последовательности (ТЗНП ВН ТБ);
• устройство резервирования отказа выключателя стороны ВН1 (УРОВ ВН1);
• устройство резервирования отказа выключателя стороны ВН2 (УРОВ ВН2);
• комбинированный пуск по напряжению стороны НН трансформатора блока (КПН НН ТБ);
• технологические защиты;
• сигнализацию замыкания на землю стороны НН трансформатора блока (СЗЗ НН ТБ);
• контроль отсутствия напряжения и пуск пожаротушения (КОН НН ТБ и ПЖТ);
• реле тока пуска охлаждения трансформатора блока (РТ ПО ТБ);
• защиту от перегрузки трансформатора блока (ЗП ТБ);
• защиту при потере охлаждения трансформатора блока (ЗПО ТБ).

Терминал также содержит функции осциллографирования и регистрации анормальных режимов.
