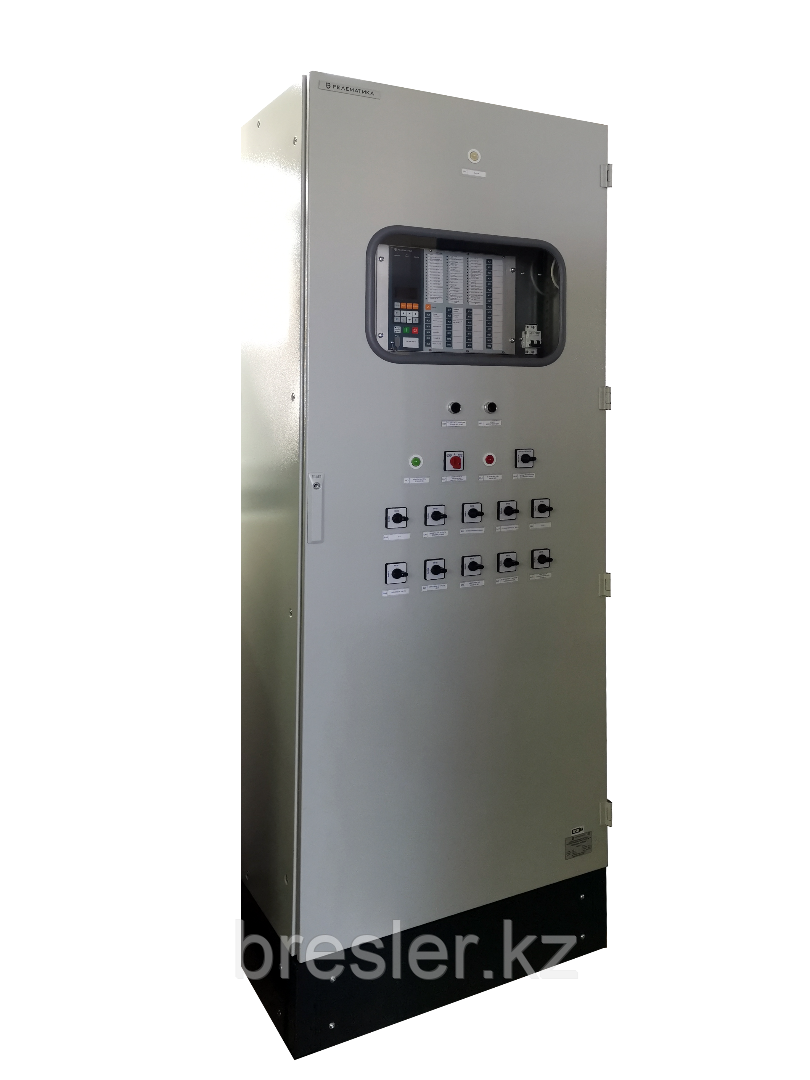

Ш2100 14.536 - Шкаф основных и резервных защит пускорезервного трансформатора собственных нужд

Шкаф типа «Ш2100 14.536» содержит комплект основных и резервных защит пускорезервного трансформатора собственных нужд и предназначен для защиты от внутренних повреждений, от длительного протекания токов внешних замыканий и других аномальных режимов.

Функции защиты и автоматики выполняет микропроцессорный терминал РЗА типа «ТОР 300 ДЗБ 536» имеющий свободно-конфигурируемую логику для адаптации под требования Заказчика.

По умолчанию устройство содержит следующие функции:

• дифференциальную защиту трансформатора собственных нужд (ДЗТСН);
• дифференциальную защиту ошиновки (ДЗО);
• газовую защиту трансформатора собственных нужд (ГЗ ТСН);
• максимальную токовую защиту стороны ВН трансформатора собственных нужд (МТЗ ВН ТСН);
• максимальную токовую защиту стороны НН1 трансформатора собственных нужд (МТЗ НН1 ТСН);
• максимальную токовую защиту стороны НН2 трансформатора собственных нужд (МТЗ НН2 ТСН);
• токовую защиту нулевой последовательности (ТЗНП ВН ТСН);
• устройство резервирования отказа выключателя стороны ВН1 (УРОВ ВН1);
• устройство резервирования отказа выключателя стороны ВН2 (УРОВ ВН2);
• комбинированный пуск по напряжению стороны НН1 трансформатора собственных нужд (КПН НН1 ТСН);
• комбинированный пуск по напряжению стороны НН2 трансформатора собственных нужд (КПН НН2 ТСН);
• технологические защиты;
• реле тока пуска охлаждения трансформатора собственных нужд (РТ ПО ТСН);
• реле тока для блокировки РПН (РТ блок. РПН);
• защиту от перегрузки трансформатора собственных нужд (ЗП ТСН);
• дистанционную защиту трансформатора собственных нужд (ДЗ);
• блокировку при неисправностях в цепях напряжения переменного тока стороны НН1 трансформатора собственных нужд (БНН НН1);
• блокировку при неисправностях в цепях напряжения переменного тока стороны НН2 трансформатора собственных нужд (БНН НН2).

Терминал также содержит функции осциллографирования и регистрации анормальных режимов.
