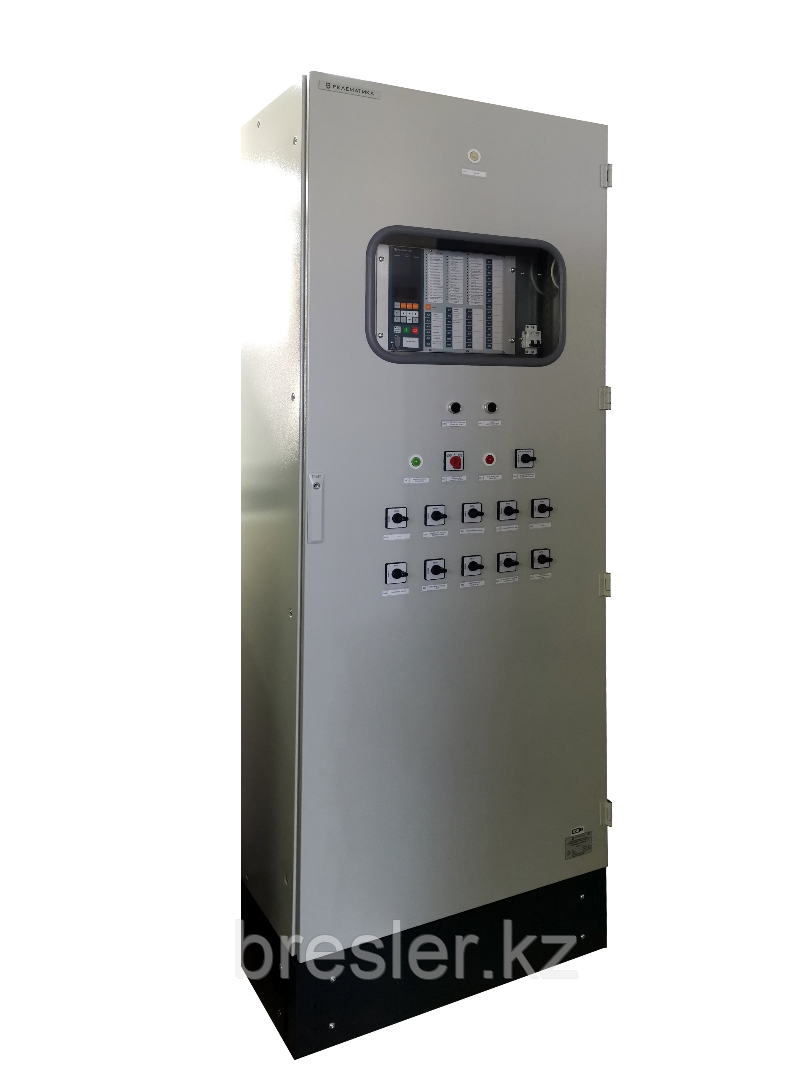

Ш2100 14.535 - Шкаф основных и резервных защит трансформатора собственных нужд

Шкаф типа «Ш2100 14.535» содержит комплект основных и резервных защит трансформатора собственных нужд и предназначен для защиты от внутренних повреждений, от длительного протекания токов внешних замыканий и других аномальных режимов.

Функции защиты и автоматики выполняет микропроцессорный терминал РЗА типа «ТОР 300 ДЗБ 535» имеющий свободно-конфигурируемую логику для адаптации под требования Заказчика.

По умолчанию устройство содержит следующие функции:

• дифференциальную защиту трансформатора собственных нужд (ДЗТСН);

• газовую защиту трансформатора собственных нужд (ГЗ ТСН);

• максимальную токовую защиту стороны ВН трансформатора собственных нужд (МТЗ ВН ТСН);

• максимальную токовую защиту стороны НН1 трансформатора собственных нужд (МТЗ НН1 ТСН);

• максимальную токовую защиту стороны НН2 трансформатора собственных нужд (МТЗ НН2 ТСН);

• комбинированный пуск по напряжению НН1 трансформатора собственных нужд (КПН НН1 ТСН);

• комбинированный пуск по напряжению НН2 трансформатора собственных нужд (КПН НН2 ТСН);

• технологические защиты;

• реле тока пуска охлаждения трансформатора собственных нужд (РТ ПО ТСН);

• реле тока для блокировки РПН (РТ блок. РПН);

• защиту от перегрузки трансформатора собственных нужд (ЗП ТСН);

• дистанционную защиту трансформатора собственных нужд (ДЗ).

• блокировку при неисправностях в цепях напряжения переменного тока стороны НН1 трансформатора собственных нужд (БНН НН1);

• блокировку при неисправностях в цепях напряжения переменного тока стороны НН1 трансформатора собственных нужд (БНН НН2).

Терминал также содержит функции осциллографирования и регистрации анормальных режимов.
