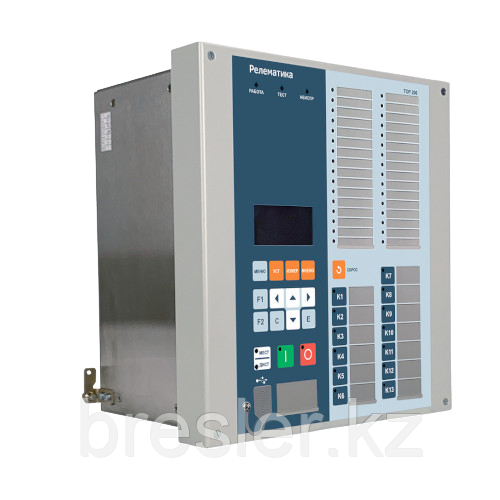

ТОР 200 АНЧ-16 - Терминал автоматики ограничения снижения напряжения и частоты

Терминал «ТОР 200 АНЧ-16» предназначен для выполнения функций автоматического отключения при снижении напряжения или частоты в сети в режиме дефицита активной мощности и последующего включения потребителей электроэнергии после восстановления частоты. Также терминал предназначен для выполнения функций сетевой автоматики при снижении напряжения.

• четыре очереди автоматической разгрузки по напряжению;
• автоматическое включение присоединений при восстановлении напряжения;
• блокировка АОСН по минимальному напряжению;
• блокировка АОСН по напряжению обратной последовательности;
• блокировка АОСН по напряжению смежной секции;
• четыре очереди автоматической разгрузки по частоте;
• автоматическое включение присоединений при восстановлении частоты;
• две ступени АЧР и одна ступень ЧАПВ для каждой очереди;
• последовательное включение с заданным интервалом до 12 присоединений для каждой очереди;
• блокировка АЧР по направлению мощности от встроенного или внешнего РНМ;
• блокировка АЧР по частоте смежной секции;
• блокировка АЧР по минимальному напряжению;
• блокировка АЧР по скорости изменения частоты;
• блокировка АЧР по дискретному входу;
• отключение по ДАР;
• ЧАПВ с контролем напряжения секции;
• ускорение АЧР после ЧАПВ

Использование функций определяется проектными требованиями и условиями для защищаемого объекта.
