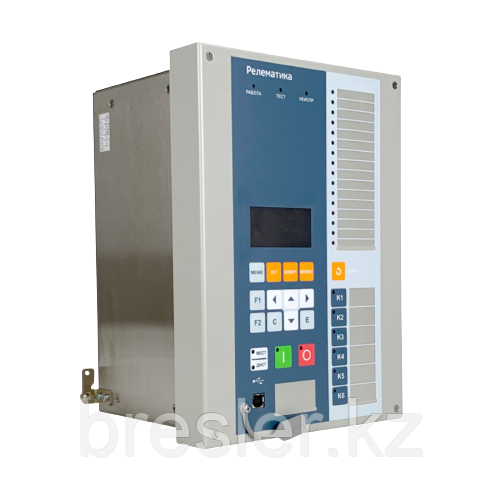

ТОР 200 С-16К - Устройство защиты и автоматики секционного выключателя 6-35 кВ

Терминал предназначен для релейной защиты и автоматики секционного выключателя 6-35 кВ. Терминал может применяться во всех типах ячеек в КРУ.

• трехступенчатая максимальная токовая защита (МТЗ);
• двухступенчатая токовая направленная защита нулевой последовательности (ТНЗНП);
• защита от обрыва токоведущего проводника (ЗОП);
• ускорение токовых защит;
• пуск МТЗ по напряжению;
• контроль напряжения секций;
• прием сигнала от датчика дуговой защиты (ЗДЗ);
• функция резервирования отказа выключателя (УРОВ);
• контроль и управление выключателем;
• местная, предупредительная и аварийная сигнализация;
• включение секционного выключателя по АВР;
• отключение секционного выключателя по ВНР;
• автоматическое повторное включение (АПВ);
• диагностика ресурса выключателя (МКРВ).

Терминал также выполняет измерения аналоговых сигналов, осциллографирование и регистрацию анормальных режимов, передачу данных в соответствии со стандартами Modbus, ГОСТ Р МЭК 60870-5-103-2005, ГОСТ Р МЭК 60870-5-101-2006 и ГОСТ Р МЭК 60870-5-104-2004, а также IEC 61850-8-1. Терминал имеет свободно конфигурируемую логику, применение которой позволяет модифицировать функциональную схему устройства с учетом специфики защищаемого объекта.
